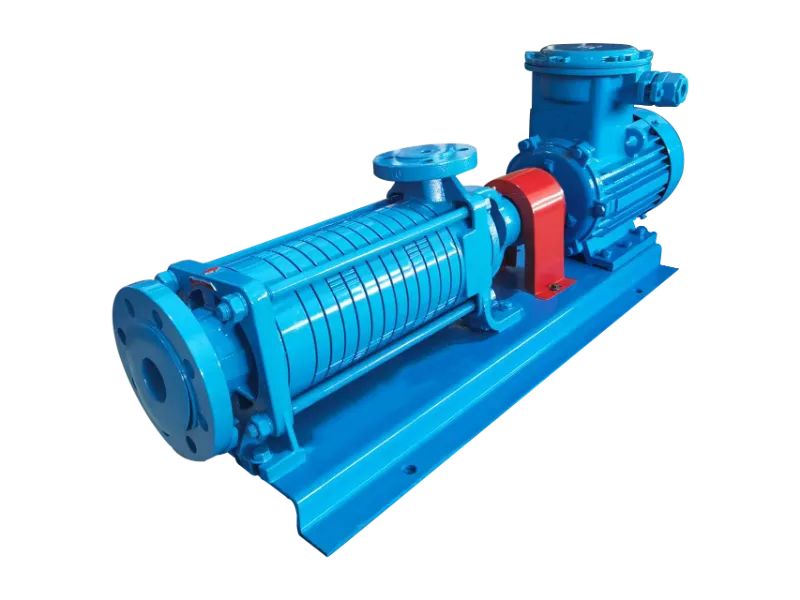

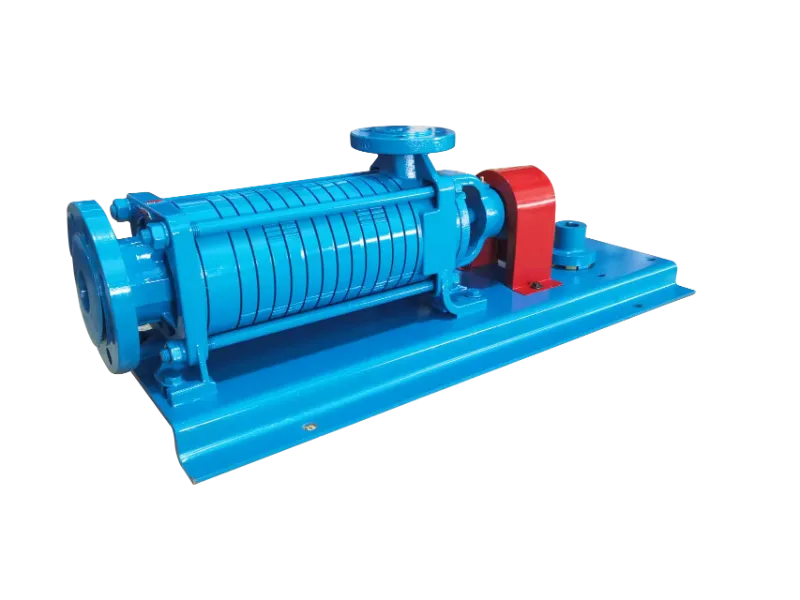

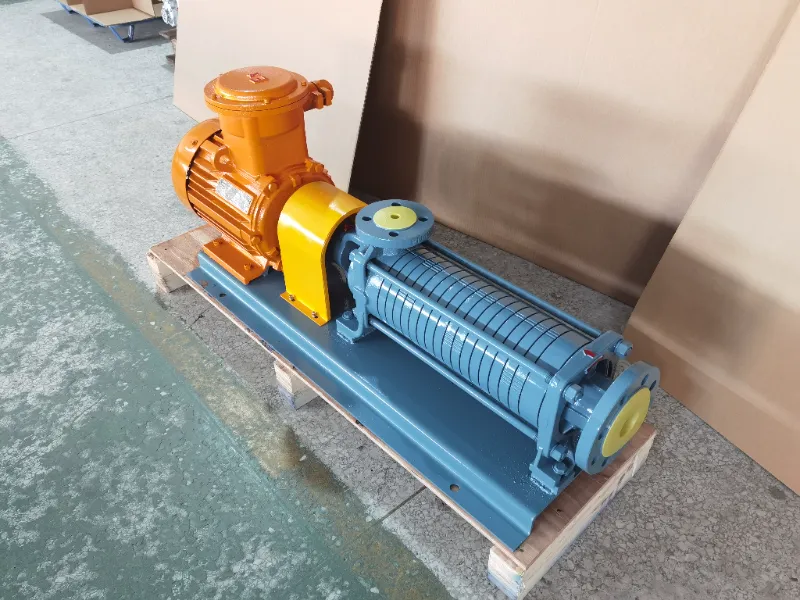

LPG 6段遠心ポンプ

このLPG多段ポンプは、横型6段設計の遠心流路ポンプです。外部冷却のないメカニカルシールを採用しています。吸入端に予圧縮タービンを装備したこの LPG 6 段遠心ポンプは、低 NPSH 条件下でも優れた性能を発揮し、高流量と高圧を提供します。 LPG、灯油、軽油、その他軽油など様々なメディアに対応します。

パラメータは以下の通りです。

製品構造

この LPG 6 ステージ遠心ポンプは、サポート、ドライブ、ベアリング、シールの 4 つの主要セクションで構成されています。サポート セクションは、入口サポート フレーム、出口サポート フレーム、フロント ガイド ベーン スリーブ アセンブリ、ガイド ベーン バッフル、ガイド ベーン スリーブ アセンブリ、出口コネクタ、カバー、およびベアリング ハウジングで構成され、すべてのステージを締め付けて作業チャンバーを形成するタイ ボルトによって固定されています。駆動部はシャフト、前段羽根車、銅羽根車、平行キーで構成されます。軸受には、フロントガイドベーンスリーブ軸受、ガイドベーンスリーブ軸受、および転がり軸受が含まれます。シールはOリングとメカニカルシールで構成されています。

動作原理

このLPG 6ステージ遠心ポンプは、遠心力の原理で動作します。高速の羽根車の羽根が液体を回転させて外側に飛ばし、流れを生み出します。始動前に、ポンプと配管を液体で完全に満たして真空状態を確立する必要があります。インペラが回転すると、液体が遠心力によって外側に飛ばされ、インペラの中心に低圧ゾーンが形成されます。その後、大気圧または水圧によって、より多くの液体がソースからポンプに押し込まれ、連続的な移送が可能になります。

アプリケーション

この LPG 6 段遠心ポンプは、シリンダー充填、地上貯蔵タンクからの LPG の汲み上げ、およびタンカー車の積み下ろしに適しています。 LPG、灯油、ディーゼル、および同様の軽質炭化水素などの媒体を扱います。

予防

ポンプ入口には100メッシュ以上のストレーナを設置してください。

空運転を避けるために、ポンプは始動前にプライミングする必要があります。液体で満たし、空気をすべて排出してください。

起動前にモーターの回転方向を確認してください。

排出バルブを閉じた状態での長時間の運転は避けてください。

よくある質問

Q1: ポンプが作動しないのはなぜですか?

A1: モーターをチェックし、詰まり (異物またはアンバランスなタイボルト) がないか検査してください。

Q2: ポンプの振動が大きいのはなぜですか?

A2: アライメントをチェックします – 取り付けナットと中心の高さが一致していることを確認します。

Q3: 漏れを直すにはどうすればよいですか?

A3: メカニカルシール (損傷または高さの誤り – 標準 2.5mm±0.5mm) を確認し、O リングを検査します。
