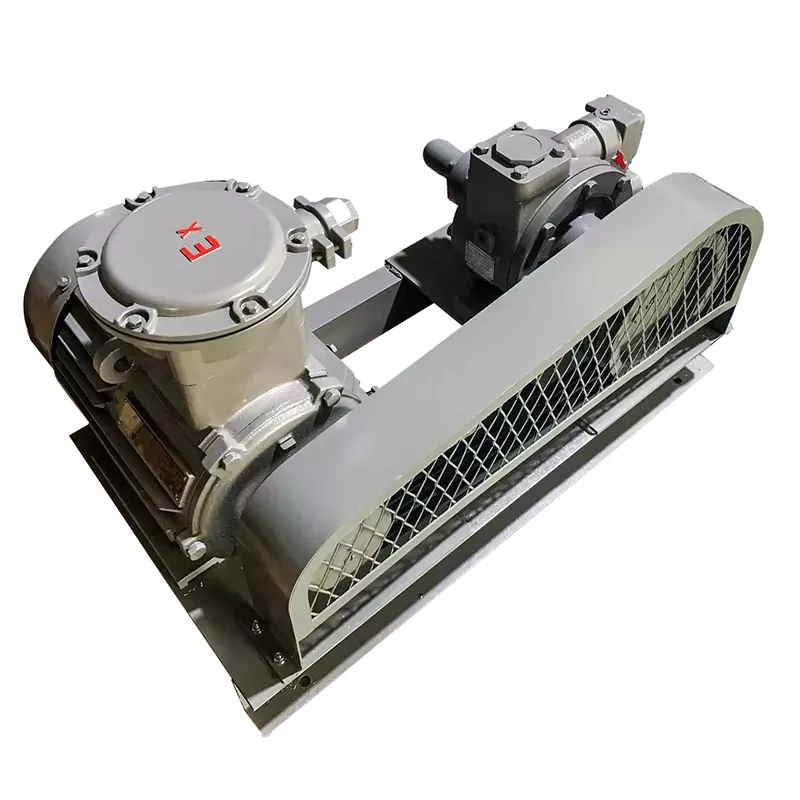

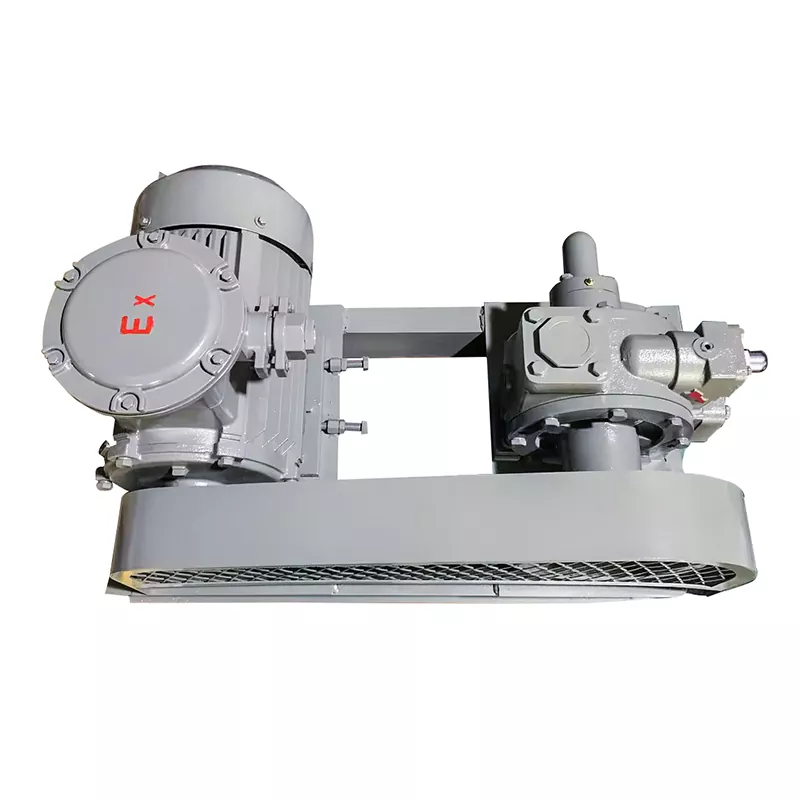

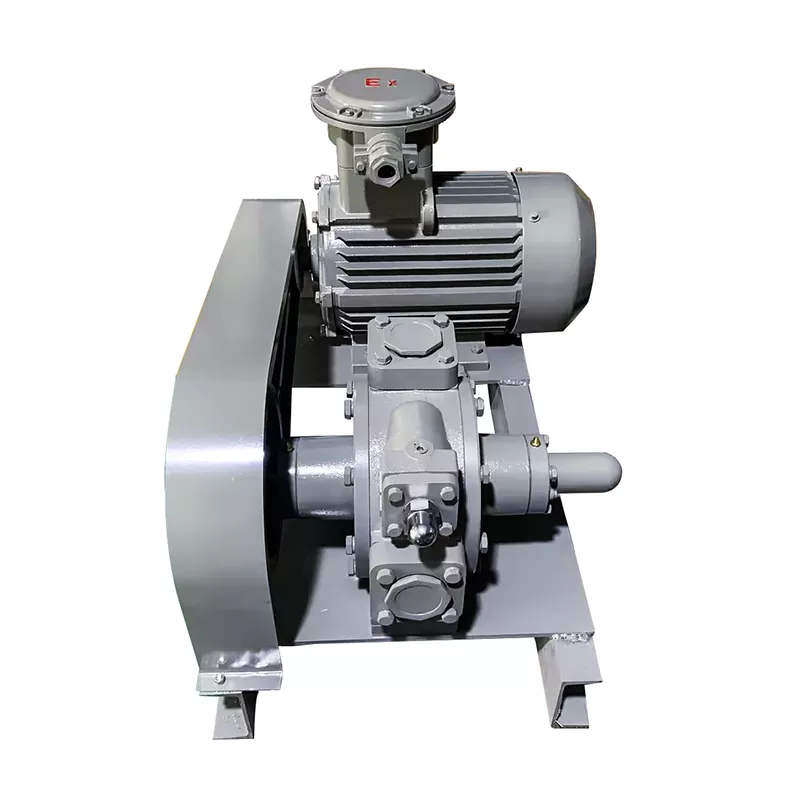

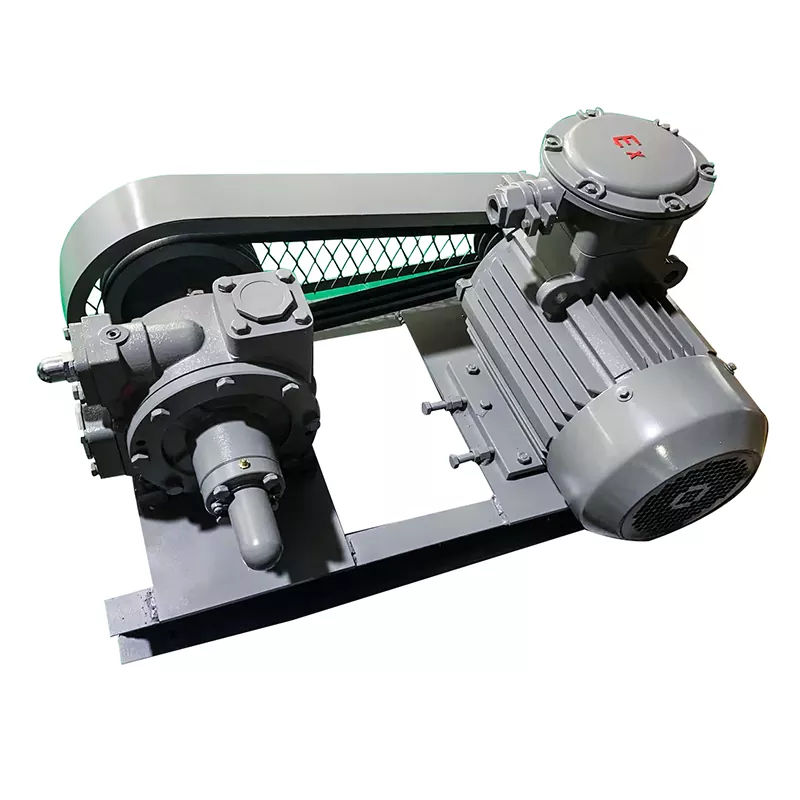

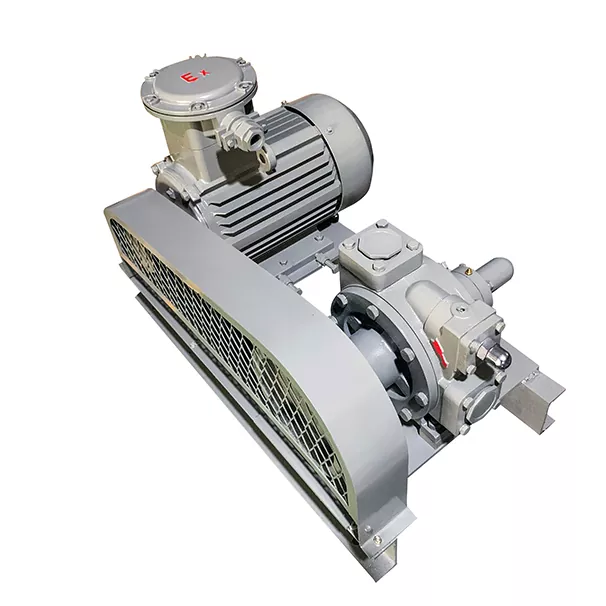

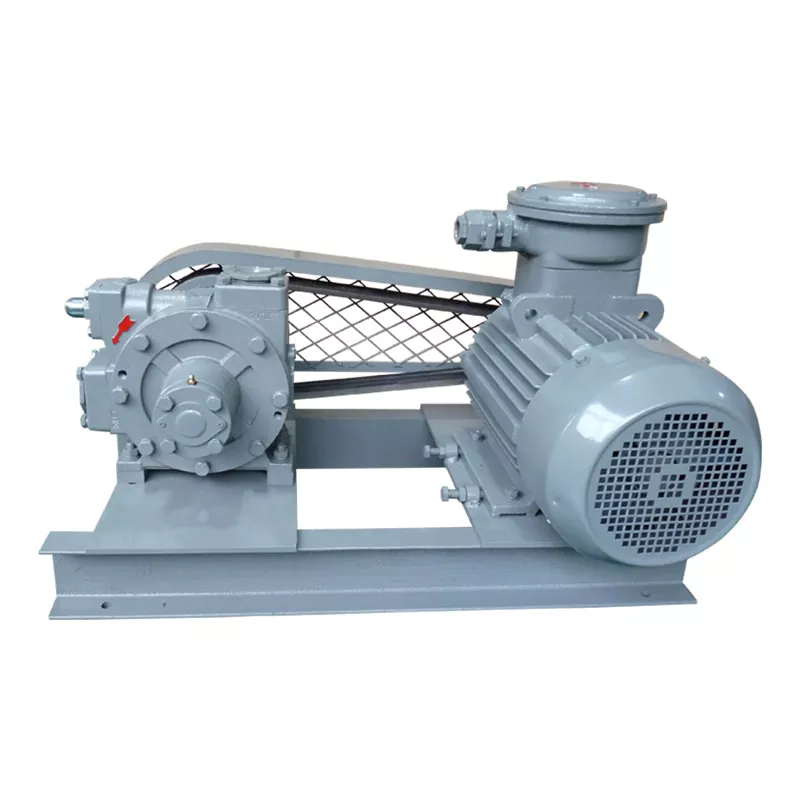

モーター付き 2 インチ LPG ポンプ

モーター付き 2 インチ LPG ポンプは、液化ガス、アンモニア水、および同様の媒体の移送用に特別に設計されたベーン ポンプです。特に、高差圧、高速回転、低吸込ヘッドなどの過酷な動作条件に適しています。革新的なカム設計を特徴とするこのポンプは、キャビテーションを効果的に排除します。高度なカムとブレードの材料を使用し、耐久性の高いベアリングと組み合わせることで、ポンプの耐用年数が大幅に延長されます。シングルメカニカルシール設計によりメンテナンスと交換が容易になり、大型の非金属製プッシュロッドにより高速動作が可能になります。モーター付き 2 インチ LPG ポンプは、タンクローリーの積み下ろしやバルク輸送用途に広く使用されています。

製品構造と主要コンポーネント

このベーンポンプは主に、サポートコンポーネント、トランスミッションパーツ、ベアリング、シールの 4 つの主要なアセンブリで構成されています。サポートコンポーネントは、シャフトエンドカバー、ポンプハウジング、ポンプエンドカバー、偏心ブッシュ、ローターカバープレートで構成され、各セクションがタイボルトで締め付けられて作動室を形成します。伝達部品には、ドライブシャフト、ベーン、ローター、ベーンプッシュロッドが含まれます。ドライブシャフトが回転するとローターが駆動され、プッシュロッドと遠心力の作用によりベーンが偏心ブッシュの内壁に沿って高速回転し、それによって流体の送出に必要な圧力差が発生します。軸受は円筒ころ軸受とスラスト針状ころ軸受で構成され、シール系はOリング、オイルシール、メカニカルシールで構成されています。この構造設計により、モーター付き 2 インチ LPG ポンプは高圧、高速条件下でも安定した動作を保証します。

製品パラメータ

モーター付き 2 インチ LPG ポンプは、要求の厳しい液化ガス移送用途で堅牢な性能を発揮するように設計されています。強力なモーターによって駆動され、2 インチ NPT 接続を備えたこのポンプは、大きな差圧機能で高いシステム圧力を処理できるように設計されています。

取り付けと張力の調整

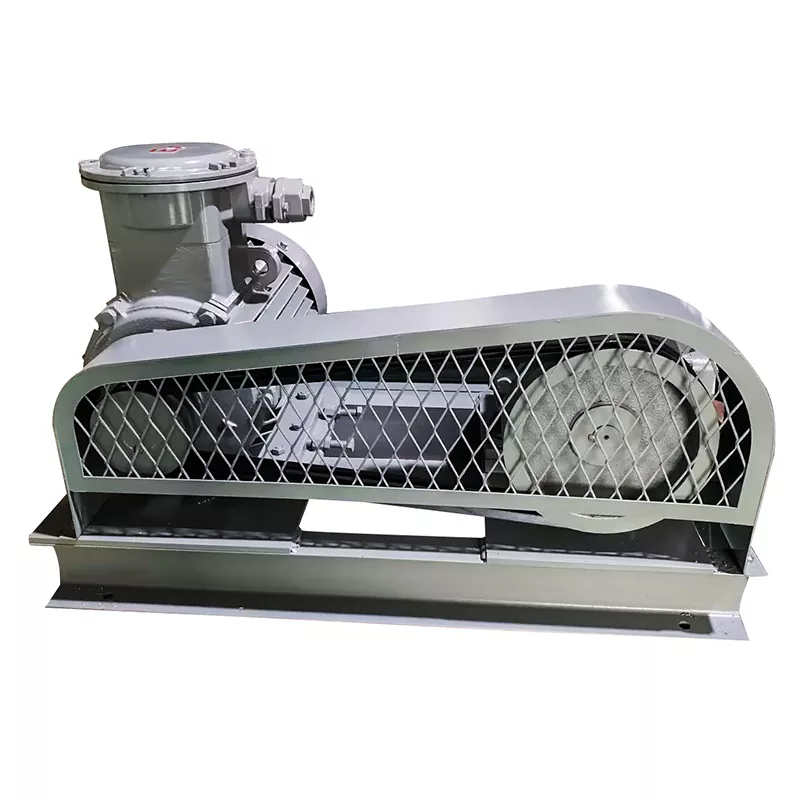

ベルトの張り調整は、ガードとVベルト3本を外し、モーター側の取り付けボルト4本を緩めます。モーターの位置は調整ボルトで調整してください。調整が完了したら、調整ボルトのナットを締め、モーター取付ボルト4本をしっかりと締め付けてください。モータープーリーの面がポンププーリーの面と同一平面上に揃うように特別な注意を払う必要があります。その後、Vベルト、ガードを順に取り付けていきます。調整後に V ベルトを過度に張らないように注意することが重要です。過剰な張力はポンプの寿命を縮め、騒音を増加させ、さらには焼き付きを引き起こす可能性があります。

使用上の注意事項

モーター付き 2 インチ LPG ポンプの長期にわたる安全で信頼性の高い動作を確保するには、使用中に次の注意事項に従う必要があります。

1.不純物の侵入や内部部品の損傷を防ぐために、ポンプ入口にはメッシュサイズ80メッシュ以上の入口ストレーナを取り付ける必要があります。

2.ポンプを始動する前に、閉じ込められた空気を排出し、ポンプチャンバーを液体で完全に満たす必要があります。そうしないと、ポンプの加熱、振動、および「空運転」が発生し、ポンプの損傷や装置事故の原因となる可能性があります。

3.逆回転を避けるため、起動前にモーターの回転方向を確認してください。

4.吐出弁を閉じた状態での長時間の運転はポンプの寿命に悪影響を及ぼしますので避けてください。

上記の操作手順を適切に遵守すると、モーター付き 2 インチ LPG ポンプの性能上の利点が最大化され、サービスサイクルが延長されます。
